オプションパーツ ”地上2段式立体駐車装置”

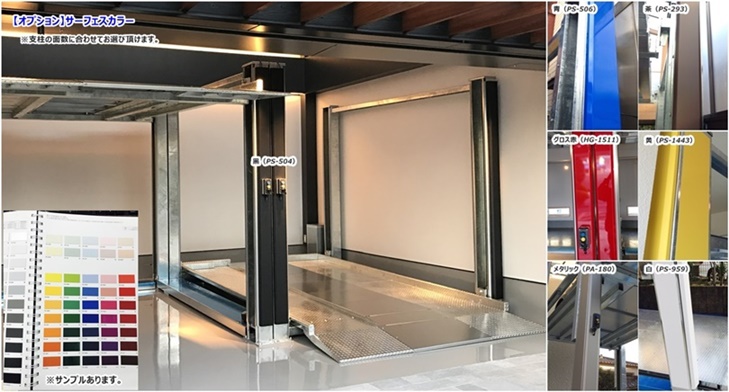

【機能性「カラー関連」オプション】

カラーはシングル(単色)だけでなく、レザー、木目、石目、メタリック、カーボン、グロス、サンド、スタッコ、抽象柄など様々な上質感とパターンで建築家、そしてデザイナーには欠かせないマテリアルとして演出のお手伝いをお約束します。もちろん屋外耐候性は優れており安心してお使い頂けます!※屋内設置であればバリエーションはさらに豊富!


★サーフェスカラー「支柱」フロント(2面)・・・\18,300〜 /set(2柱分)

※サーフェスカラーの指定は@面数でのご指定も可能です。

   サイズ:4.91MB(2014年10月14日) ※カラーサンプル送付も可能!

・支柱:H2,740mm以下  ・カラータイプ:シングルカラー(単色)
・材質:化粧塩ビフィルム、取付工事費込
※カラーサンプルもございますのでお問い合わせ下さい。



【安心オプション】


好評頂いておりました立体駐車装置オプション”LED照明設備”が”LED照明システム”へ進化!
ECUを搭載しシステムとしての機能性・拡張性が充実!
人感センサーを2ヵ所に配置しコントロールポジションだけでなく乗り降り等にも配慮!
さらにお客様の声を元に”シャッター等開放検知機能”を標準搭載、屋内外問わず対物センサーとしても使え、夜間お客様の安全をカバー!

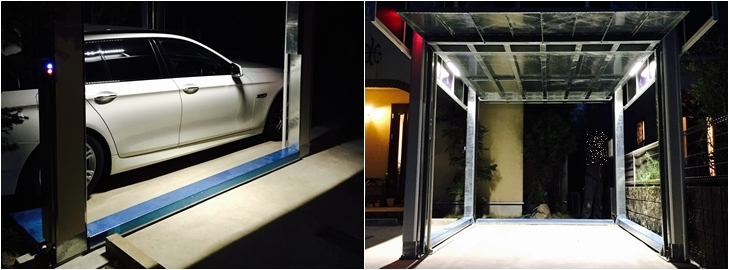

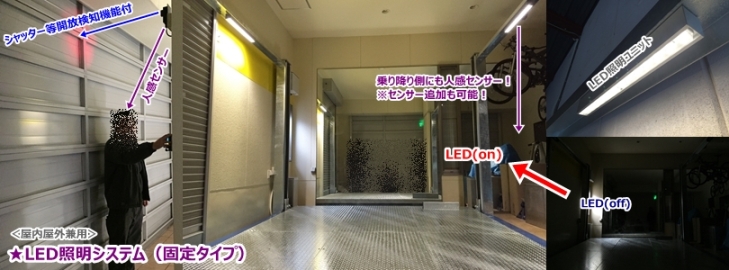

★LED照明システム(固定タイプ)<屋内屋外兼用>

・LED照明ユニット×2灯 <全光束>白色(930lm/灯)、電球色(880lm/灯)[一般電球60W+60W=120W相当]
・【照明用】センサーユニット(人感・照度・対物センサー、人感センサー、ECU[10minタイマー付])
・トランスアップ、取付工事費

★LED照明システム(パレット裏取付(可動)タイプ)<屋内屋外兼用>

・LED照明ユニット×2灯 <全光束>白色(930lm/灯)、電球色(880lm/灯)[一般電球60W+60W=120W相当]
・【照明用】センサーユニット(人感・照度・対物センサー、人感センサー、ECU[10minタイマー付])
・トランスアップ、ケーブルキャリア、取付アングルetc、取付工事費

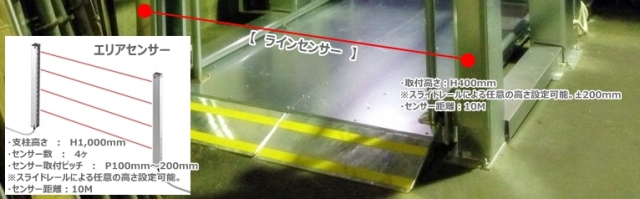

★光電式ラインセンサー(車両検知用)

・センサー、トランスアップ、取付金具、取付工事費

★光電式エリアセンサー(車両及び侵入検知用)

・センサー、センサーレール付ポールH1,000mm(センサーピッチ:100mm〜200mm×4ヶ)、トランスアップ、取付工事費

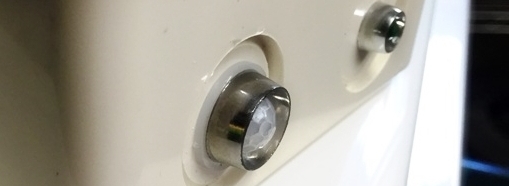

★人感センサー(侵入検知用)

・人感センサーユニット、トランスアップ、取付工事費

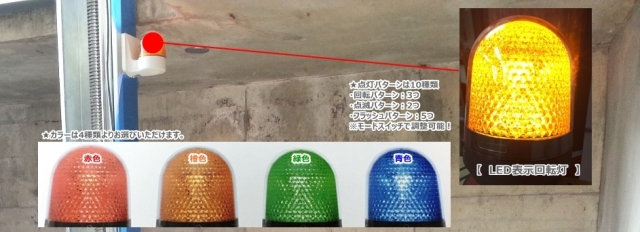

★LED表示回転灯 [橙色、赤色、緑色、青色](注意喚起用)

・LED表示ユニット、トランスアップ、取付工事費

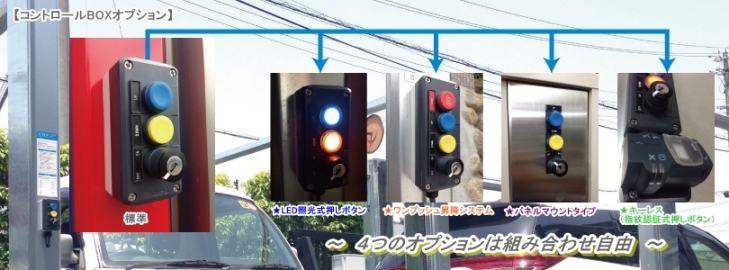

【機能性「コントロール関連」オプション】


★LED照光式押しボタン

・LED照光セット、取付工事費

★ワンプッシュ昇降システム

・専用コントロールボックス[ストップボタン付]、専用システム(プログラムリレー)、トランスアップ、取付工事費
ワンプッシュで昇降。非常時又は途中で止めたい時は非常停止ボタンで停止。
※このオプションはボタンを押し続ける動作を軽減させる物でありますので、操作(動作)時の安全上必ず装置が停止するまでは装置の側からは離れないで下さい。

★パネルマウントタイプ

・パネルマウントセットZAM[W100〜150mm×H250〜350mm×D50mm]、人感センサー電源管理システム、トランスアップ、取付工事費
※パネル材(SUS・AL・etc)の変更も対応可能です。
※キーレス(指紋認証式押しボタン)との組み合わせの場合はパネルサイズ[W150×H350mm]をおすすめし、それ以上のサイズをご希望の場合は別途お問い合わせ下さい。
※外箱(BOX)や建材などは含まれておりません。
※扉を設ける場合、扉を閉めるのに必要な奥行きはパネルマウントの厚み(50mm)と併せて100mmです。

★キーレス(指紋認証式押しボタン)支柱取付or壁面取付

・指紋認証式キーレスシステムセット、人感センサー電源管理システム、トランスアップ、取付工事費

・人感センサー式で非接触認証スタンバイモード搭載!【ECOモード】
・無操作電源OFF機能搭載で離れても安心!(タイマー)【ECOモード】
・パソコンやインターフェースが一切不要で指紋登録、削除がこれだけで可能です!
・使い方はカンタン、スピーディー!
・キーやカードのように盗難、複製、紛失、更新の問題を排除でき、人数分用意するといったランニングコストは不要!
・高い精度:指紋認識率98%、エラー率0.1% 以下で指紋登録は200指まで可能!
・IP65、耐震動、耐衝撃性に優れており、工業用途での使用も可能!

※パネルマウントとの組み合わせの場合はパネルサイズ[W150×H350mm]をおすすめし、それ以上のサイズをご希望の場合は別途お問い合わせ下さい。
※屋内外問わず寿命に影響しますので”キャプチャースクリーン(指紋認証エリア)”への直射日光を避ける必要があります。


【機能性「EV関連」オプション】

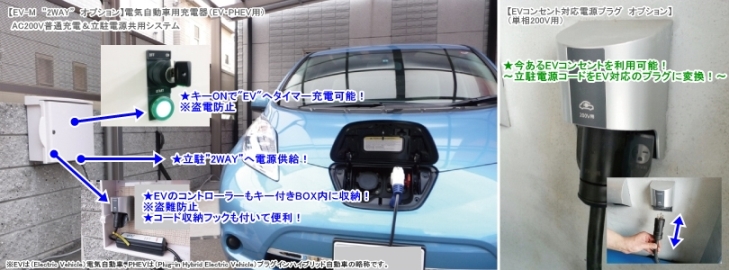

★EVコンセント対応【単相200V用】

今あるEVコンセントを利用可能!もちろん”装置用の電源工事は不要”です。”
立駐電源コードをEV対応のプラグ(EV専用プラグ10M)に変換!


★EV-M ”2WAY”【電気自動車用充電器(EV・PHEV用)】AC200V普通充電&立駐電源共用システム

・キーONで”EV”へタイマー”12h”充電可能!<盗電防止!>

・立体駐車装置へ電源供給!

・EVのコントローラーもキー付きBOX内に収納!<盗難防止!>

・コード収納フックも付いて便利!

※EVは(Electric Vehicle)電気自動車、PHEVは(Plug-in Hybrid Electric Vehicle)プラグインハイブリッド自動車の略称です。

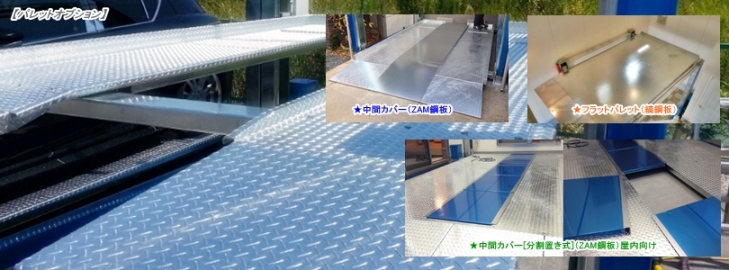

【パレットオプション】


★フラットパレット仕様(縞鋼板)

パレット部分は段差の無いフラットな仕上げ。

★分割置き式 中間カバー(ZAM鋼板)”屋内向け”

屋内向けの専用オプションとして分割されたパネルを外すことで車両の底面点検が可能。

★固定式 中間カバー(ZAM鋼板)

パレットとパレットの間にフタをすることで、オイルやエアコンの排水を下のお車の屋根に落とさないように前に流します。



【構造オプション】

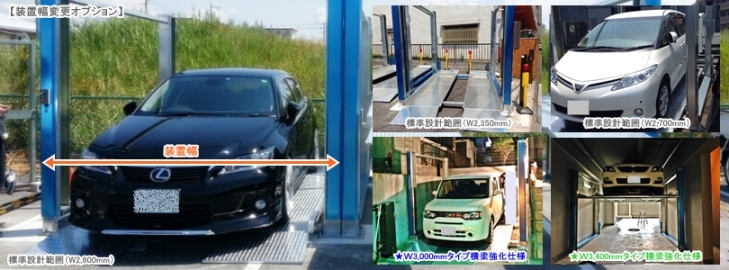

★装置幅変更

・有効幅 〜W3,000mm対応
・有効幅 〜W3,200mm対応
・有効幅 〜W3,400mm対応
・有効幅 〜W3,600mm対応
※W4,000mm・W6,000mm・W8,000mmも設計可能。

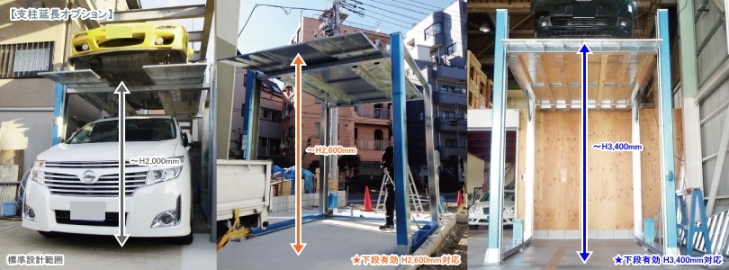

★支柱延長

・下段有効 H2,300mm対応
・下段有効 H2,600mm対応
・下段有効 H3,000mm対応
・下段有効 H3,400mm対応

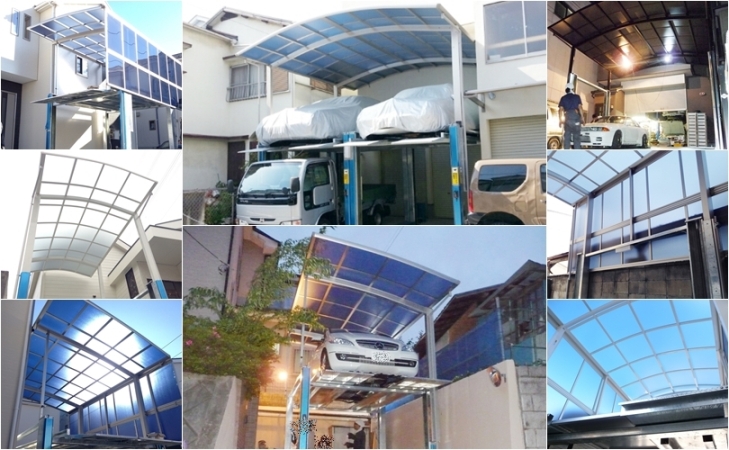

★カーポート仕様「4柱タイプ」

※カーポート本体、装置側支柱強化、カーポート支柱受座「装置側支柱に溶接構造」、トユ延長セット、高所取付工事費込
雨よけ、日焼け防止の屋根を立体駐車場(装置)に取り付けます。
本体のカラーは、プラチナステン・ブラック・ブラウン・グレイ・ホワイトがあります。
パネル(屋根ふき材)のカラーは、アースブルー、ブラウン、トーメイマットがあります。
※最新情報はお問い合わせ下さい。

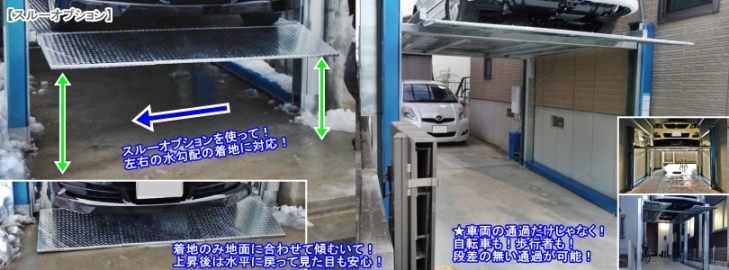

★スルー仕様(左右独立2モーター)



・左右の昇降機能を独立制御することで車両の通過(通り抜け)が可能!
・車両の通過だけじゃなく、自転車も!歩行者も!足元フラット(段差の無い)で通り抜けが可能!
・左右に勾配のある地面でも対応可能!
 ※着地の時はパレットが勾配に合わせて傾いて、上昇後は水平に戻って見た目も安心!
・奥行きに制限のある敷地でも、下段の停止位置はフリーなので敷地に合わせた設計により敷地の有効活用が出来ます!
